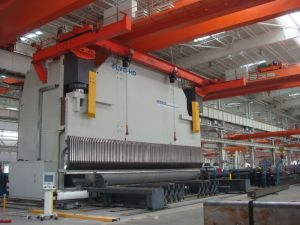

Dobradeira série PPEB
Dobradeira série PPEB

Dobradeira série PPEB

Introdução
A dobradeira de chapa ou dobradeira de chapa hidráulica usa tecnologia hidráulica e eletrônica avançada com configurações multi eixos para satisfazer mais requisitos de dobragens. A série PPEB de dobradeiras CNC tem um novo CNC mais poderoso e intuitivo que poupa tempo e assegura uma dobragem ótima desde o início.

Componentes e características da dobradeira de chapa ou dobradeira de chapa hidráulica

1. Tecnologia de Microprocessador para precisão ótima

Esta dobradeira de chapa ou dobradeira de chapa hidráulica CNC usa a mais recente tecnologia hidráulica e eletrônica para um trabalho mais seguro, e preciso. Tem um circuito fechado que controla a sincronização do aríete e a força de dobragem para atingir a profundidade e ângulos desejados.

2. Transdutores lineares

Os transdutores lineares para a medição de posição de aríete contribuem para uma maior precisão da dobradeira de chapa ou dobradeira de chapa hidráulica. Os transdutores lineares são ligados à mesa para evitar que a deformação das laterais das esquadrias afete o posicionamento.

3. Tecnologia de controlo

Os dois transdutores lineares (Y1-Y2) da dobradeira de chapa ou dobradeira de chapa hidráulica are estão nos dois lados das dobradeiras, sendo usados para medir a distância exata entre o aríete e a mesa de trabalho. Os transdutores lineares são ligados à mesa para evitar que a deformação das laterais das esquadrias afete o posicionamento. Os dados obtidos são imediatamente enviados para o sistema de controlo para cálculo e a saída vai ser transformada em sinal de controlo e enviada para as válvulas (S1-S2). O sistema CNC é usado para retificar as duas válvulas servo em caso de erros. Também assegura o estado paralelo entre o aríete e mesa de trabalho da dobradeira de chapa ou dobradeira de chapa hidráulica.

4. Sistema V-eixo programável

A dobradeira de chapa ou dobradeira de chapa hidráulica tem um sistema CNC que assegura o estado paralelo entre o aríete e mesa de trabalho. Após os parâmetros (espessura, comprimento, etc.) terem sido enviados ao sistema de controlo, a força e coroamento de compensação são automaticamente determinados. É melhor adicionar o processo de pré-carregamento a cada processo de dobra da dobradeira de chapa ou dobradeira de chapa hidráulica.

5. Opções:

1. Posição do batente de medição (X-eixo)
2. Ajuste vertical do batente de medição (R-eixo)
3. Ajuste transversal do bloco do dedo (Z-eixo)
4. Coroamento CNC na mesa (V-eixo)
5. Movimento de cada bloco dedo no eixo X (X1-X2 eixo) (até 2500 KN de pressão)


  • X-R-Z eixo

  • X’ eixo

  • X-R-Z1-Z2 eixo

  • X eixo

  • batente de medição simples
Parâmetros da dobradeira de chapa ou dobradeira de chapa hidráulica

PPEB 80-100T
Parâmetros 80/20 80/25 80/30 100/25 100/30 100/40
Força de pressão     KN 800 800 800 1000 1000 1000
Comprimento de trabalho   mm 2000 2500 3050 2500 3050 4000
Distância entre colunas        mm 1550 2050 2600 2050 2600 3150
Curso do aríete   mm 200 200 200 200 200 200
Luz do dia       mm 400 400 400 400 400 400
Profundidade da garganta  mm 400 400 400 400 400 400
Largura da mesa  mm 200 200 200 200 200 200
Velocidade de aproximação mm/s 110 110 110 110 110 110
Velocidade de trabalho  mm/s 11 11 11 11 11 11
Velocidade de retorno   mm/s 110 110 110 110 110 110
Motor potência    KW 7.5 7.5 7.5 11 11 11
Volume de tanque de óleo  L 141 216 274 216 274 274
Comprimento da máquina mm 2100 2600 3500 2600 3500 4500
Largura da máquina mm 1750 1750 1750 1750 1750 1750
Altura da máquina mm 2900 2900 2900 2900 2900 2900
Peso          kg 5700 6200 6800 6500 7200 8000

135-200T:
Parâmetros 135/30 135/40 160/30 160/40 200/30 200/40
Força de pressão     KN 1350 1350 1600 1600 2000 2000
Comprimento de trabalho   mm 3050 4000 3050 4000 3050 4000
Distância entre colunas        mm 2600 3150 2600 3150 2600 3150
Curso do aríete   mm 200 200 200 200 250 250
Luz do dia       mm 400 400 400 400 485 485
Profundidade da garganta  mm 400 400 400 400 400 400
Largura da mesa  mm 200 200 200 200 200 200
Velocidade de aproximação mm/s 110 110 110 110 100 100
Velocidade de trabalho  mm/s 12 12 11 11 11 11
Velocidade de retorno   mm/s 110 110 110 110 120 120
Motor potência    KW 15 15 15 15 22 22
Volume de tanque de óleo  L 600 600 600 600 550 600
Comprimento da máquina mm 3500 4500 3500 4500 3500 4300
Largura da máquina mm 1750 1750 1750 1750 1900 1900
Altura da máquina mm 3100 3100 3100 3100 3200 3200
Peso          kg 10000 11000 11500 12500 13000 14000

250-300T:
Parâmetros 250/30 250/40 250/60 300/30 300/40 300/60
Força de pressão     KN 2500 2500 2500 3000 3000 3000
Comprimento de trabalho   mm 3050 4000 6000 3050 4000 6000
Distância entre colunas        mm 2600 3150 5050 2600 3150 5050
Curso do aríete   mm 250 250 250 250 250 250
Luz do dia       mm 485 485 485 485 485 485
Profundidade da garganta  mm 400 400 400 400 400 400
Largura da mesa  mm 250 250 250 250 250 250
Velocidade de aproximação mm/s 100 100 100 100 100 100
Velocidade de trabalho  mm/s 9 9 9 9 9 9
Velocidade de retorno   mm/s 110 110 110 110 110 110
Motor potência    KW 22 22 22 30 30 30
Volume de tanque de óleo  L 700 700 700 890 890 890
Comprimento da máquina mm 3500 4600 6600 3600 4600 6600
Largura da máquina mm 2100 2100 2100 2200 2200 2200
Altura da máquina mm 3500 3500 3500 3600 3600 3600
Peso          kg 16000 17000 23500 20000 22000 28000
320-400T:
Parâmetros 320/40 320/60 400/40 400/50 400/60
Força de pressão     KN 3200 3200 4000 4000 4000
Comprimento de trabalho   mm 4000 6000 4000 5000 6000
Distância entre colunas        mm 3150 5050 3150 4050 5050
Curso do aríete   mm 300 300 300 300 300
Luz do dia       mm 570 570 570 570 570
Profundidade da garganta  mm 400 400 400 400 400
Largura da mesa  mm 300 300 300 300 300
Velocidade de aproximação mm/s 100 100 100 100 100
Velocidade de trabalho  mm/s 10 10 8 8 8
Velocidade de retorno   mm/s 100 100 80 80 80
Motor potência    KW 37 37 37 37 37
Volume de tanque de óleo  L 700 700 700 700 700
Comprimento da máquina mm 4800 6800 5000 6000 7000
Largura da máquina mm 2200 2800 3600 3600 3600
Altura da máquina mm 3600 5358 5200 5500 5750
Peso          kg 24000 30000 28500 35000 38000

500-640T:
Parâmetros 500/40 500/50 500/60 640/60 640/70 640/80
Força de pressão     KN 5000 5000 5000 6400 6400 6400
Comprimento de trabalho   mm 4000 5000 6000 6000 7000 8000
Distância entre colunas        mm 3150 4050 5050 5050 6050 6200
Curso do aríete   mm 300 300 300 320 320 320
Luz do dia       mm 600 600 600 640 640 640
Profundidade da garganta  mm 400 400 400 400 400 400
Largura da mesa  mm 300 300 300 300 300 300
Velocidade de aproximação mm/s 75 75 75 80 80 80
Velocidade de trabalho  mm/s 8 8 8 8 8 8
Velocidade de retorno   mm/s 75 75 75 80 80 80
Motor potência    KW 45 45 45 55 55 55
Volume de tanque de óleo  L 900 900 900 1000 1000 1000
Peso          kg 38000 45000 53000 61000 67000 73000

800-1000T:
Parâmetros 800/60 800/70 800/80 1000/60 1000/80 1000/120
Força de pressão     KN 8000 8000 8000 10000 10000 10000
Comprimento de trabalho   mm 6000 7000 8000 6000 8000 12000
Distância entre colunas        mm 4760 5760 6200 4760 6200 9050
Curso do aríete   mm 400 400 400 400 400 400
Luz do dia       mm 820 820 820 820 820 820
Profundidade da garganta  mm 500 500 500 600 600 600
Largura da mesa  mm 400 400 400 400 400 400
Velocidade de aproximação mm/s 70 70 70 70 70 70
Velocidade de trabalho  mm/s 8 8 8 8 8 8
Velocidade de retorno   mm/s 70 70 70 70 70 70
Motor potência    KW 2x37 2x37 2x37 2x45 2x45 2x45
Volume de tanque de óleo  L 2200 2200 2200 3500 3500 3500
Peso          kg 94000 102000 115000 100000 130000 180000
1200-2000T:
Parâmetros 1200/60 1200/80 1200/120 1600/80 1600/120 2000/80
Força de pressão     KN 12000 12000 12000 16000 13000 20000
Comprimento de trabalho   mm 6000 8000 12000 8000 12000 8000
Distância entre colunas        mm 4760 6200 9050 6200 9050 6200
Curso do aríete   mm 400 400 400 400 400 400
Luz do dia       mm 920 920 920 920 920 920
Profundidade da garganta  mm 600 600 600 600 600 600
Largura da mesa  mm 400 400 400 500 500 500
Velocidade de aproximação mm/s 65 65 65 60 60 60
Velocidade de trabalho  mm/s 7 7 7 7 7 6
Velocidade de retorno   mm/s 65 65 65 60 60 60
Motor potência    KW 2x45 2x45 2x45 2x55 2x55 2x55
Volume de tanque de óleo  L 3500 3500 3500 3600 3600 3600
Peso          kg 130000 155000 220000 190000 260000 260000
