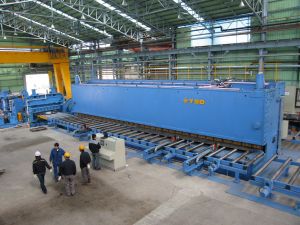

Guilhotina Hidráulica série HGS
Guilhotina Hidráulica série HGS

Guilhotina Hidráulica série HGS(K)

Introdução
A guilhotina hidráulica ou guilhotina para chapa aço série HGS (K) foi projetada usando o software UG. Elas são usadas para cortar chapa de aço. Devido à estrutura soldada, ela é robusta e rígida. Tem integrado um sistema hidráulico estável que garante a segurança. O painel de controlo centralizado facilita a operação.

Classificação das séries
1. A guilhotina hidráulica ou guilhotina para chapa aço HGS (K) tem uma estrutura tipo torre com três rolos de guia. O trilho frontal de pré-carregamento está sempre ligado ao poste da ferramenta no trilho e ao trilho inferior.
2. Têm um sistema hidráulico integrado com componentes e vedações de marcas mundialmente famosas para garantir o bom funcionamento da guilhotina hidráulica ou guilhotina para chapa aço.
3. Os componentes hidráulicos e vedações são de tamanhos ISO e DIN.
4. A distância entre as lâminas de corte pode ser ajustada para cortar diferentes tipos de chapa e diferentes espessuras. Esta distância está indicada no mostrador.
5. É possível ajustar o ângulo de corte guilhotina hidráulica ou guilhotina para chapa aço para minimizar torções no material.
6. A nossa guilhotina tem o painel de controlo centralizado para facilitar a operação.
7. A estrutura é rígida e compacta.

Tabela 1 da guilhotina hidráulica ou guilhotina para chapa aço
Parâmetros 62/6 65/8 62/10 80/10 40/13 50/13
Aço macio (45kg/mm2) 6 8 10 10 13 13
Aço inox 3 4 6 6 8 8
Comprimento de corte    mm 6200 6500 6200 8000 4000 5000
Força max de corte  KN 132 252 350 430 730 620
Batente de medição range  mm 1000 1000 1000 1000 1000 1000
Ajuste do ângulo de corte 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2 0.5~2 0.5~2.5
Cursos por minuto 7 7 7 7 10 7
Estrutura da garganta     mm 100 750 100 100 200 100
Nº de fixadores 32 35 32 42 20 26
Volume do tanque de óleo  L 686 720 650 845 561 650
Potência     kw 15 22 2X15 37 22 30
Peso aproximado   kg 20000 34000 26000 45000 17000 25000
Comprimento          mm 7065 7580 7100 9016 4885 6000
Largura           mm 2250 2810 2510 2615 2190 2540
Altura          mm 2650 3140 2840 3000 2490 2960
Tabela 2 da guilhotina hidráulica ou guilhotina para chapa aço
Parâmetros 62/13 70/13 80/13 85/13 90/13 120/13
Aço macio (45kg/mm2) 13 13 13 13 13 13
Aço inox 8 8 8 8 8 8
Comprimento de corte    mm 6200 7000 8000 8500 9000 12000
Força max de corte  KN 620 620 620 620 620 650
Batente de medição range  mm 1000 1000 1000 1000 1000 1000
Ajuste do ângulo de corte 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2.5 0.5~2.0
Cursos por minuto 7 5 7 8 6 5
Estrutura da garganta     mm 60 100 400 300 500 100
Nº de fixadores 32 37 42 44 51 61
Volume do tanque de óleo  L 686 1200 1600 1600 1600 1600
Potência     kw 30 2X18.5 2X30 2X37 2X30 2X30
Peso aproximado   kg 28000 40000 55000 65000 80000 150000
Comprimento          mm 7100 8170 9090 9650 10300 13760
Largura           mm 2330 2500 2900 2950 3000 3350
Altura          mm 2680 3300 3360 3650 4060 5200
Tabela 3 da guilhotina hidráulica ou guilhotina para chapa aço
Parâmetros 160/13 70/14 25/16 31/16 40/16 50/16
Aço macio (45kg/mm2) 13 14 16 16 16 16
Aço inox 8 8 10 10 10 10
Comprimento de corte    mm 16000 7000 2500 3100 4000 5000
Força max de corte  KN 720 620 730 850 850 850
Batente de medição range  mm 1000 1000 1000 1000 1000 1000
Ajuste do ângulo de corte 0.5~2.0 0.5~2.5 0.5~3.0 0.5~2.5 0.5~2.5 0.5~2.5
Cursos por minuto 3 7 9 8 8 6
Estrutura da garganta     mm 100 100 300 300 200 100
Nº de fixadores 81 37 13 16 20 26
Volume do tanque de óleo  L 1800 1200 500 590 560 662
Potência     kw 2X37 2X22 22 22 30 37
Peso aproximado   kg 248000 40000 11000 12000 18000 28000
Comprimento          mm 17320 8170 3265 3865 5020 5935
Largura           mm 4400 2600 2140 2140 2240 2360
Altura          mm 5600 3300 2350 2350 2575 2870
Tabela 4 da guilhotina hidráulica ou guilhotina para chapa aço
Parâmetros 62/16 80/16 21/20 25/20 31/20 40/20
Aço macio (45kg/mm2) 16 16 20 20 20 20
Aço inox 10 10 12 12 12 12
Comprimento de corte    mm 6200 8000 2100 2500 3100 4000
Força max de corte  KN 850 850 1270 1270 1370 1270
Batente de medição range  mm 1000 1000 1000 1000 1000 1000
Ajuste do ângulo de corte 0.5~2.5 0.5~2.5 0.5~3.0 0.5~3.0 0.5~2.5 0.5~3.0
Cursos por minuto 7 7 7 7 7 5
Estrutura da garganta     mm 100 650 300 300 300 300
Nº de fixadores 32 42 11 13 16 20
Volume do tanque de óleo  L 686 1800 370 500 590 627
Potência     kw 37 2X30 30 30 30 30
Peso aproximado   kg 36000 85000 13000 14000 15000 29000
Comprimento          mm 7185 9150 2970 3370 3970 5050
Largura           mm 2350 3250 2275 2275 2275 2600
Altura          mm 2860 3520 2470 2470 2470 3140
Tabela 5 da guilhotina hidráulica ou guilhotina para chapa aço
Parâmetros 62/20 65/20 80/20 25/25 31/25 40/25
Aço macio (45kg/mm2) 20 20 20 25 25 25
Aço inox 12 12 12 16 16 16
Comprimento de corte    mm 6200 6500 8000 2500 3100 4000
Força max de corte  KN 1400 1400 1400 1960 2320 1600
Batente de medição range  mm 1000 1000 1000 1000 1000 1000
Ajuste do ângulo de corte 0.5~2.5 0.5~2.5 0.5~2.5 0.5~3.0 0.5~2.5 0.5~3.5
Cursos por minuto 5 5 4 6 6 5
Estrutura da garganta     mm 100 200 100 300 300 300
Nº de fixadores 32 35 40 13 26 20
Volume do tanque de óleo  L 1500 1500 1800 828 1068 1100
Potência     kw 2X30 2X30 2X37 45 45 2X30
Peso aproximado   kg 55000 65000 98000 25000 29000 38000
Comprimento          mm 7320 7620 9250 3585 4260 5360
Largura           mm 2860 2910 3725 2800 2900 2900
Altura          mm 3390 3430 3760 2835 2885 3420
Tabela 6 da guilhotina hidráulica ou guilhotina para chapa aço
Parâmetros 62/25 25/30 31/30 25/40
Aço macio (45kg/mm2) 25 30 30 40
Aço inox 16 20 20 25
Comprimento de corte    mm 6200 2500 3100 2500
Força max de corte  KN 2000 2200 2200 3700
Batente de medição range  mm 1000 1000 1000 1000
Ajuste do ângulo de corte 0.5~2.5 0.5~3.5 0.5~3.5 0.5~3.5
Cursos por minuto 3 4 4 3
Estrutura da garganta     mm 100 300 300 200
Nº de fixadores 32 13 16 13
Volume do tanque de óleo  L 1200 920 1300 1200
Potência     kW 2X37 55 55 2X37
Peso aproximado   kg 80000 29000 32000 39500
Comprimento          mm 7340 3885 4485 4105
Largura           mm 3100 2950 2950 3050
Altura          mm 3615 3085 3085 3375
