Dobradeira série HPB
Dobradeira série HPB

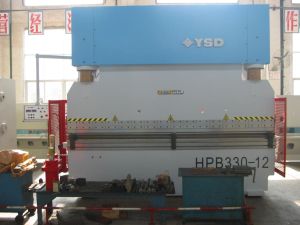

Dobradeira série HPB(K)

Introdução
As dobradeiras CNC ou quinadeiras hidráulicas série HPB (K) são controlados por válvula servo deslizante. Tem boa sincronização e grande resistência quando não carregada. Para as dobradeiras CNC ou quinadeiras hidráulicas HPB a pressão nominal é de 100 a 400 tons com chapa dobrada de 3 a 6 metros.

1. As séries dobradeiras CNC ou quinadeiras hidráulicas HPB (K) têm um servo válvula hidráulica deslizante que torna o processo de dobra preciso.
2. A dobradeira tem boa sincronização e grande resistência a carga não equilibrada.
3. CNC disponível.
4. Este tipo de dobradeiras CNC ou quinadeiras hidráulicas permitem duas máquinas conectadas.
5. A operação é conveniente, a manutenção e o ajuste.
6. Tem uma estrutura compacta.

Nível do sistema mecânico hidráulico das dobradeiras CNC ou quinadeiras hidráulicas série HPB

As dobradeiras CNC ou quinadeiras hidráulicas série HPB (K) usam uma válvula mecânica hidráulica deslizante complexa, eficiente e precisa, contribuindo para uma boa sincronização e prevenção contra carregamento de um lado.

Coroamento:

Padrão: mesa de coroamento fixo.

Opcional:

1. Coroamento ajustável no dispositivo de fixação superior da ferramenta.
2. Coroamento ajustável para a mesa, manualmente ou por CNC.

Profundidade de dobra:

Parâmetros

100 a 150 tons
Parâmetros 100/30 125/30 150/30
Força de pressão       KN 1000 1250 1500
Comprimento de trabalho   mm 3000 3000 3000
Distância entre colunas 2550 2550 2550
Curso do aríete     mm 120 150 150
Ajuste de movimento do aríete mm 100 120 120
Luz do dia         mm 310 350 350
Profundidade da garganta      mm 200 250 250
Largura da mesa     mm 180 180 180
Velocidade de aproximação mm/s 90 90 90
Velocidade de trabalho    mm/s 8.5 8.5 8.5
Velocidade de retorno   mm/s 50 64 64
Motor potência     kw 7.5 11 11
Peso aproximado    kg 7300 10800 11500
Deslocamento do batente de medição   mm 600 600 600
Volume de tanque de óleo   L 245 245 245
Comprimento da máquina   mm 3200 3200 3200
Largura da máquina    mm 1250 1500 1500
Altura da máquina   mm 2600 2970 2970

150 a 250 tons
Parâmetros 150/40 200/32 200/40 200/50 200/60 250/32
Força de pressão       KN 1500 2000 2000 2000 2000 2500
Comprimento de trabalho   mm 4000 3200 4000 5000 6000 3200
Distância entre colunas 3150 2550 3150 4050 4990 2550
Curso do aríete     mm 150 175 175 175 175 250
Ajuste de movimento do aríete mm 120 145 145 145 145 180
Luz do dia         mm 350 425 425 425 425 500
Profundidade da garganta      mm 250 250 250 250 250 300
Largura da mesa     mm 180 180 180 180 180 250
Velocidade de aproximação mm/s 90 90 90 90 90 80
Velocidade de trabalho    mm/s 8.5 7.5 7.5 7.5 7.5 6
Velocidade de retorno   mm/s 64 70 70 70 70 60
Motor potência     kw 11 15 15 15 15 22
Peso aproximado    kg 13000 14000 16000 17500 19000 16300
Deslocamento do batente de medição   mm 600 600 600 600 600 600
Volume de tanque de óleo   L 245 314 314 314 314 314
Comprimento da máquina   mm 4050 3250 4050 5050 6150 3250
Largura da máquina    mm 1500 1640 1640 1700 1700 1900
Altura da máquina   mm 2970 3320 3320 3320 3320 3810

250 a 400 tons
Parâmetros 250/40 300/32 300/40 300/50 300/60 400/60
Força de pressão       KN 2500 3000 3000 3000 3000 4000
Comprimento de trabalho   mm 4000 3200 4000 5000 6000 6000
Distância entre colunas 3150 2550 3150 4050 5050 5050
Curso do aríete     mm 250 250 250 250 250 300
Ajuste de movimento do aríete mm 180 180 180 180 180 200
Luz do dia         mm 500 500 500 500 500 570
Profundidade da garganta      mm 300 300 300 300 300 300
Largura da mesa     mm 250 250 250 250 250 250
Velocidade de aproximação mm/s 80 80 80 80 80 60
Velocidade de trabalho    mm/s 6 6 6 6 6 8
Velocidade de retorno   mm/s 60 60 60 60 60 40
Motor potência     kw 22 22 22 22 22 37
Peso aproximado    kg 18500 17000 20660 22300 29000 40000
Deslocamento do batente de medição   mm 600 600 600 600 600 600
Volume de tanque de óleo   L 314 314 314 314 314 1175
Comprimento da máquina   mm 4050 3250 4050 5050 6050 3785
Largura da máquina    mm 1900 2000 2000 2000 2000 2355
Altura da máquina   mm 3810 3810 3810 3830 3830 3890

A HUBEI TRI-RING METAL-FORMING EQUIPMENT é uma fornecedora profissional de dobradeiras CNC ou quinadeiras hidráulicas na China. As séries HPB(K)geram produtos de aço de alta qualidade. Para mais informações não deixe de nos contatar.
