Corte a laser série Orion+
Corte a laser série Orion+

Corte a laser série Orion+

Introdução

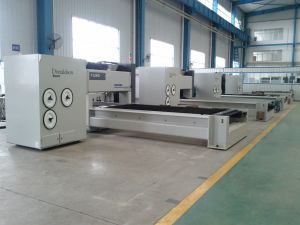

A cortadora laser ou cortadora a laser série Orion tem uma estrutura compacta podendo ser usada no corte de todo o tipo de caixas. As mesas de trabalho têm as dimensões 3000 mm × 1500 mm e 4000 mm × 2000 mm. A potência do laser vai de 2500 W a 4000 W. O corte a laser é usado em indústrias como publicidade e maquinaria de precisão. Outras aplicações incluem chassis, armários, utensílios de cozinha, hardware, peças para automóveis, arte em metal, óculos, tubos, elevadores, etc. A cortadora laser ou cortadora a laser série Orion diminui o tempo e custo de processamento e tem qualidade melhorada. O material processado inclui chapas de inox, ferro, alumínio, cerâmica, silicone bem como diamantes.

Classificação das séries
1. A estrutura compacta da cortadora laser ou cortadora a laser série Orion dá mais estabilidade, solidez, resistência a vibrações e é fácil de instalar.
2. Tem um servo programável com eixo de altura de 290 mm que facilita o corte de todo o tipo de caixas.
3. O equipamento laser da cortadora laser ou cortadora a laser inclui Fanuc laser de fluxo axial rápido de CO2, Fanuc CNC e servo drive embalagem.
4. Equipado com sistema ótico externo simples e estável.
5. Têm ventilação e remoção de poeira satisfatória, mantendo o ambiente saudável.
6. A cortadora laser ou cortadora a laser reduz nos custos de manutenção e operação.
7. Alta produtividade, flexibilidade, precisão e facilidade de operar.

Comparada à Orion, a cortadora laser ou cortadora a laser Orion+ tem as seguintes melhorias:
1. NC-Focus de foco automático
2. Display de toque a cores, memória expansível
3. Dispositivo de carga/descarga disponível

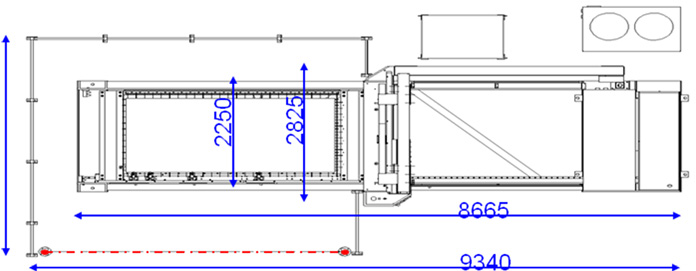

Plano

Fonte Laser:
FANUC –HF laser de fluxo axial rápido de CO2

Parâmetros da cortadora laser ou cortadora a laser série Orion

Modelo Orion 3015 Orion+ 3015 Orion 4020 Orion+  4020
CNC FANUC-16iLB
LCD 9.5" Preto e Branco 10.4" Preto e Branco 9.5" Preto e Branco 10.4" Preto e Branco
Potência do laser 2500W,4000W
Modelo GE-Fanuc HF laser de fluxo axial rápido de CO2
Alcance de potência de saída 2500W:50-2500W,4000W:50-4000W
Estabilidade de saída +/-1%
Frequência do pulso 5HZ-2000HZ
Ajuste do foco Manual Automático (com eixo V) Manual Automático (com eixo V)
Dimensões máximas da chapa (mm) 3000 mm × 1500 mm 4000 mm × 2000 mm
Deslocação máxima no eixo Z 290 mm 240 mm 290 mm 240 mm
Velocidade eixos X,Y 100m/min
Precisão de posição +/-0.05
Precisão de repetição +/-0.025
Material processável Aço macio 16mm 20mm
Aço inox 10mm 15mm
Alumínio 6mm 10mm
Dimensões 7950×2825×2200 8665×2825×2200 10800×3500×2200 10800×3500×2200
Peso 10500kg 11000kg 15500kg 16000kg
