Introdução
A guilhotina é também conhecida como tesoura de quadratura ou tesoura elétrica. Esta máquina de corte está sempre equipada com um sistema hidráulico como sistema de potência. Com uma lâmina móvel a descer sobre uma lâmina fixa, o material pode ser cortado. As guilhotinas hidráulicas aplicam força de cisalhamento a placas de metal de diferentes espessuras e, em seguida, são feitas placas de metal nos tamanhos necessários. Para obter os produtos desejados, a distância entre a lâmina superior móvel e a lâmina inferior fixa deve ser razoável.
O processo de trabalho da máquina de corte hidráulica: é o seguinte:
As tesouras de guilhotina são geralmente compostas por uma série de equipamentos, incluindo uma mesa de corte, um dispositivo de fixação, lâminas superiores e inferiores e um dispositivo de medição. A placa de material é colocada numa mesa de corte durante o corte. O dispositivo de fixação de trabalho mantém a placa firmemente para que esta permaneça no lugar e dificilmente se possa mover ou dobrar sob tensão. As lâminas superior e inferior são a máquina que realmente faz o corte. O dispositivo de medição é utilizado para garantir que a peça de trabalho está a ser cortada onde deveria estar. Para tesouras de guilhotina maiores, a lâmina móvel pode ser colocada num ângulo ou "balançada" (conhecido como ângulo de cisalhamento) para cortar o material progressivamente de um lado para o outro. Desta forma, a quantidade de força necessária diminui, enquanto o curso aumenta. Com a mesma quantidade de energia utilizada, um ângulo de cisalhamento de 5 graus diminui a força em cerca de 20%. A lâmina móvel também pode ser inclinada de 0,5 a 2,5 graus e este ângulo é chamado de ângulo de inclinação. O anjo de ancinho permite comprometer a quadratura do bordo, de modo a evitar que as placas fiquem presas entre as lâminas.
Somos um fornecedor líder de máquina de corte hidráulico na China. Cooperamos com a LVD, Bélgica há 30 anos e os nossos produtos são premiados como CHINA TOP BRAND pelo nosso governo.

1. Série de centros de corte CNC: A série de centros de corte CNC apresenta máquinas pesadas e estrutura de torre tipo caixa com alta estabilidade e precisão
2. Tesouras Guilhotina Hidráulicas Série HGS (K): Este tipo de guilhotina hidráulica utiliza um design moderno, um design ideal conseguido por computador. A estrutura geral de soldadura oferece boa resistência e rigidez

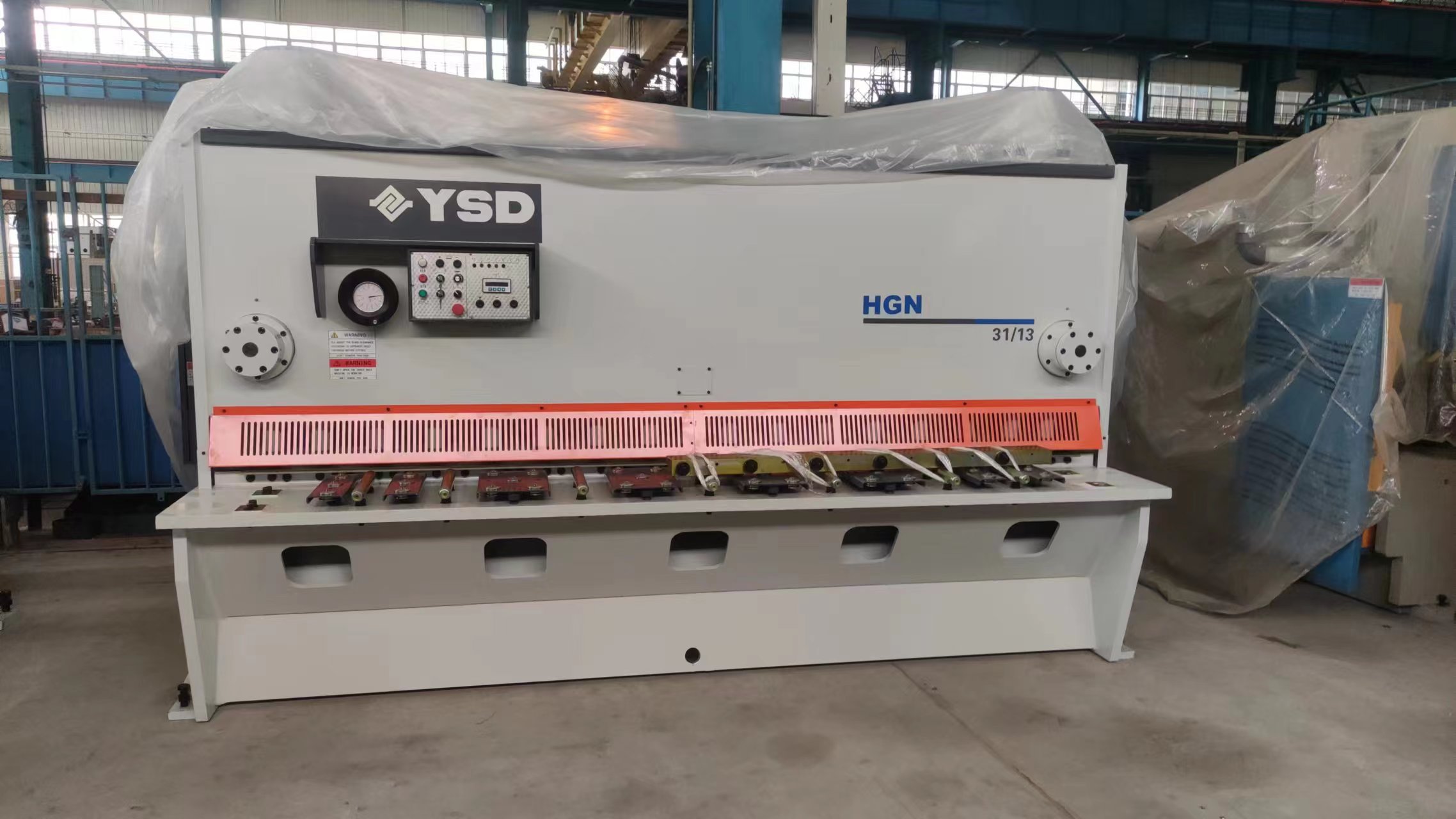

3. Tesouras Guilhotina Hidráulicas Série HGN (K): As nossas tesouras guilhotina hidráulicas estão equipadas com um sistema hidráulico integrado estável e fiável.
4. Tesouras Guilhotina Hidráulicas Série HGO (K): Estas máquinas de corte têm um aspeto fantástico e um contorno gracioso.
5.º Tesouras de guilhotina hidráulicas da série HGA (K): As tesouras de guilhotina hidráulicas da série HGA (K) caracterizam-se por uma simples manipulação, manutenção e regulação.
Disposições principais:

1. Estrutura da máquina de corte hidráulico

As nossas tesouras de guilhotina apresentam uma estrutura concebida pelo software UG. Toda a estrutura de aço soldado apresenta uma rigidez perfeita e uma deflexão mínima em condições de carga.
2. Retenções

Fornecemos máquinas de corte hidráulicas com fixações. Antes do cisalhamento funcionar, os apoios são forçados pelo sistema hidráulico para forjar a peça. Esta força altera-se com as alterações na espessura e na resistência à tracção da chapa de aço que está a ser cortada. No lado esquerdo, os apoios estão posicionados mais próximos para obter uma tira de aço mais estreita.
3. Sistema Hidráulico YSD para Tesouras Guilhotina:

Todos os elementos elétricos das máquinas de corte hidráulica estão em conformidade com as normas DIN. Muitos componentes telemecânicos dentro da guilhotina possuem um mecanismo de autoproteção contra condições de sobrecarga e estão amplamente disponíveis.
5. Guia do feixe de lâminas

Três pares de rolos garantem uma orientação ideal do feixe da lâmina. As suas funções são abordadas de seguida: ①o par de rolos inferiores (A) oferece a máxima resistência às forças horizontais; ②o par de rolos superiores (B) forma um binário inverso para equilibrar a viga de corte; ③A viga é permanentemente forçada contra os rolos pelo terceiro par de rolos pré-esforçados (C). Durante o processo de corte, o movimento angular da viga é ajustável para que se possa obter uma aresta de corte precisa, reta e vertical. Desta forma, as rebarbas e o atrito entre as lâminas superiores e inferiores também podem ser reduzidos.
6. Backgauge para tesouras de guilhotina:

A iluminação da linha de sombra é utilizada para uma visão próxima e precisa da linha de corte.
10.º Folga da lâmina:

Os produtos de corte satisfatórios só podem ser obtidos ajustando corretamente o ângulo de inclinação e a folga da lâmina de acordo com os diferentes materiais e espessuras das chapas de aço.
11. Ângulo de corte:

Para além da folga das lâminas, o ângulo de corte é outro fator importante a considerar para a obtenção de um produto ideal. As nossas tesouras de guilhotina suportam um controlo independente sobre a folga das lâminas e o ângulo de corte.
12. Painel de operação:

O painel de controlo está configurado com um interruptor para percursos únicos ou contínuos e um pedal móvel. é fácil de operar.
13. Suporte frontal da máquina de corte hidráulico:

As nossas guilhotinas são fornecidas com uma disposição de suporte frontal, que é concebida com ranhuras em T considerando a proteção dos dedos.
14. Garganta da estrutura da máquina de corte hidráulico:

A garganta da estrutura é normalmente de 0 mm a 100 mm na lateral da estrutura. Está disponível uma garganta profunda para satisfazer as necessidades dos clientes de maior comprimento de lâmina e largura de corte.
Mesa de suporte frontal do dispositivo de suporte de folha de canela

Sistema de carregamento frontal de proteção de segurança CE

Controlador CNC:

(YSD2000s – eixo x) (ELGO P8721 – eixo x)
